LOTO-System: Maschinen & Anlagen nach Stillstand wieder in Betrieb nehmen
Ein LOTO-System sichert Maschinen während Wartung und Instandhaltung gegen unerwartetes Wiedereinschalten. Genau beim Übergang vom Stillstand zurück in den Betrieb passieren die schweren Unfälle, etwa wenn eine Anlage anläuft, während noch jemand im Gefahrenbereich arbeitet, oder wenn gespeicherte Energie freigesetzt wird.
In vielen Betrieben fehlt dafür ein klar geregeltes Verfahren, das festlegt, wer was in welcher Reihenfolge freigibt. Dieser Ratgeber erklärt, wie ein LOTO-System funktioniert: von der Definition über den rechtlichen Rahmen und die Komponenten bis zum sicheren Wiederanlauf nach einem Stillstand.
Das Wichtigste in Kürze
- Was ist ein LOTO-System? Ein LOTO-System (Lockout-Tagout) sichert Maschinen während Wartung und Instandhaltung gegen unerwartetes Wiedereinschalten, indem es die Energiequellen mechanisch verriegelt (Lockout) und sichtbar kennzeichnet (Tagout).
- Ist ein LOTO-System Pflicht? Die Pflicht zur Sicherung gegen unerwarteten Anlauf ergibt sich typischerweise aus der Betriebssicherheitsverordnung und der Gefährdungsbeurteilung.
- Woraus besteht es? Aus Verriegelungselementen, LOTO-Schlössern, Kennzeichnungsanhängern und Organisationsmitteln wie LOTO-Stationen.
- Wer entfernt die Sperre? Es gilt der Grundsatz, dass jede Person ihr eigenes Schloss selbst entfernt.
Was ist ein LOTO-System? Lockout-Tagout erklärt
Ein LOTO-System ist die Verriegelung und Kennzeichnung von Energiequellen, mit der eine Maschine während Wartung, Inspektion, Reinigung oder Störungsbeseitigung gegen unerwartetes Einschalten gesichert wird. Der Begriff setzt sich aus zwei Schritten zusammen: Lockout steht für das mechanische Verriegeln, Tagout für das Kennzeichnen der gesperrten Stelle.
Lockout ist die physische Sperre, etwa ein Vorhängeschloss oder eine Absperrvorrichtung, die das Einschalten mechanisch verhindert. Tagout ist der Warnanhänger, der informiert, wer die Sperre gesetzt hat, warum und seit wann. Ein Tag allein ersetzt keinen Lockout, denn der Anhänger informiert nur, sperrt aber nicht.
Wann ist ein Lockout-Tagout-System Pflicht?
In Deutschland ist Lockout-Tagout nicht als eigene Vorschrift gesetzlich vorgeschrieben, die Methode gilt aber als anerkannte Standardlösung. Die Pflicht zur Sicherung gegen unerwarteten Anlauf ergibt sich aus mehreren Regelwerken:
- § 5 Arbeitsschutzgesetz: verlangt eine Gefährdungsbeurteilung, die auch besondere Tätigkeiten wie die Instandhaltung umfasst.
- § 10 Betriebssicherheitsverordnung: fordert eine sichere Durchführung von Instandhaltung auf Grundlage einer Gefährdungsbeurteilung und legt geeignete Sicherungsmaßnahmen fest.
- TRBS 1112 „Instandhaltung”: konkretisiert die Anforderungen der Betriebssicherheitsverordnung.
- DIN EN ISO 14118:2018-07: behandelt die Vermeidung unerwarteten Anlaufs als Grundlage der Maschinensicherheit.
Welche Maßnahme im Einzelfall erforderlich ist, hängt von der Gefährdungsbeurteilung ab. Bei der Auswahl gilt die Rangfolge nach dem STOP-Prinzip, das technische und organisatorische Maßnahmen vor personenbezogenen einordnet. LOTO zählt zu den technisch-organisatorischen Maßnahmen.
Achtung: Bei Arbeiten an elektrischen Anlagen gelten zusätzlich die fünf Sicherheitsregeln der Elektrotechnik. Das Sichern gegen Wiedereinschalten entspricht dabei dem Lockout-Prinzip.
Komponenten eines Lockout-Tagout-Systems
Ein LOTO-System besteht aus mehreren aufeinander abgestimmten Komponenten. Sie sorgen gemeinsam dafür, dass eine Energiequelle zuverlässig gesperrt und für alle sichtbar gekennzeichnet ist. Erst das Zusammenspiel von Verriegelung, Schloss und Anhänger macht die Wartungssicherung im Betriebsalltag verlässlich.
Verriegelungselemente für Energiequellen
Verriegelungselemente sperren die jeweilige Trennstelle mechanisch. Für Schalter, Steckdosen, Kugelhähne, Ventile und Sicherungsautomaten gibt es jeweils passende Absperrvorrichtungen. Welches Element geeignet ist, richtet sich nach der Energieart und der Bauform der Trennstelle.
LOTO-Schlösser und Schlüsselverwaltung
Jede Person sichert eine Verriegelung mit ihrem eigenen, eindeutig zugeordneten Vorhängeschloss. Arbeiten mehrere Personen an einer Anlage, kommt eine Gruppenverriegelung über eine Sperrklammer (Hasp) zum Einsatz, an der mehrere Schlösser gleichzeitig hängen. Eine geregelte Schlüsselverwaltung verhindert, dass eine Sperre unbefugt geöffnet wird.
Kennzeichnungsanhänger (Tags)
Der Kennzeichnungsanhänger nennt die verantwortliche Person, den Grund der Sperrung und das Datum. Tags warnen und informieren, ersetzen aber keine mechanische Sperre. Sie machen für jeden im Betrieb nachvollziehbar, warum eine Maschine außer Betrieb ist.
LOTO-Stationen zur Organisation
LOTO-Stationen und Tafeln lagern Schlösser, Anhänger und Verriegelungselemente zentral und sichtbar. Eine griffbereite Bereitstellung erleichtert die korrekte Anwendung im Arbeitsalltag und sorgt dafür, dass im Bedarfsfall das passende Element vorhanden ist.
Welche Schilder gehören an eine gesperrte Maschine?
Die Kennzeichnung an einer gesperrten Maschine muss drei Aufgaben erfüllen: vor der Restgefahr warnen, das unbefugte Wiedereinschalten verbieten und nachvollziehbar machen, wer wann gesperrt hat.
Damit sie im Betriebsalltag wirkt, gehört sie gut sichtbar an die Anlage. Soweit Sicherheitszeichen verwendet werden, sollten diese den Vorgaben der DIN EN ISO 7010 entsprechen. So versteht jede Schicht die Sperrung auf einen Blick.
Welche Kennzeichnung wofür zum Einsatz kommt, zeigt die folgende Übersicht:
| Schild | Kennzeichnung | Einsatz im LOTO-Kontext |
|---|---|---|

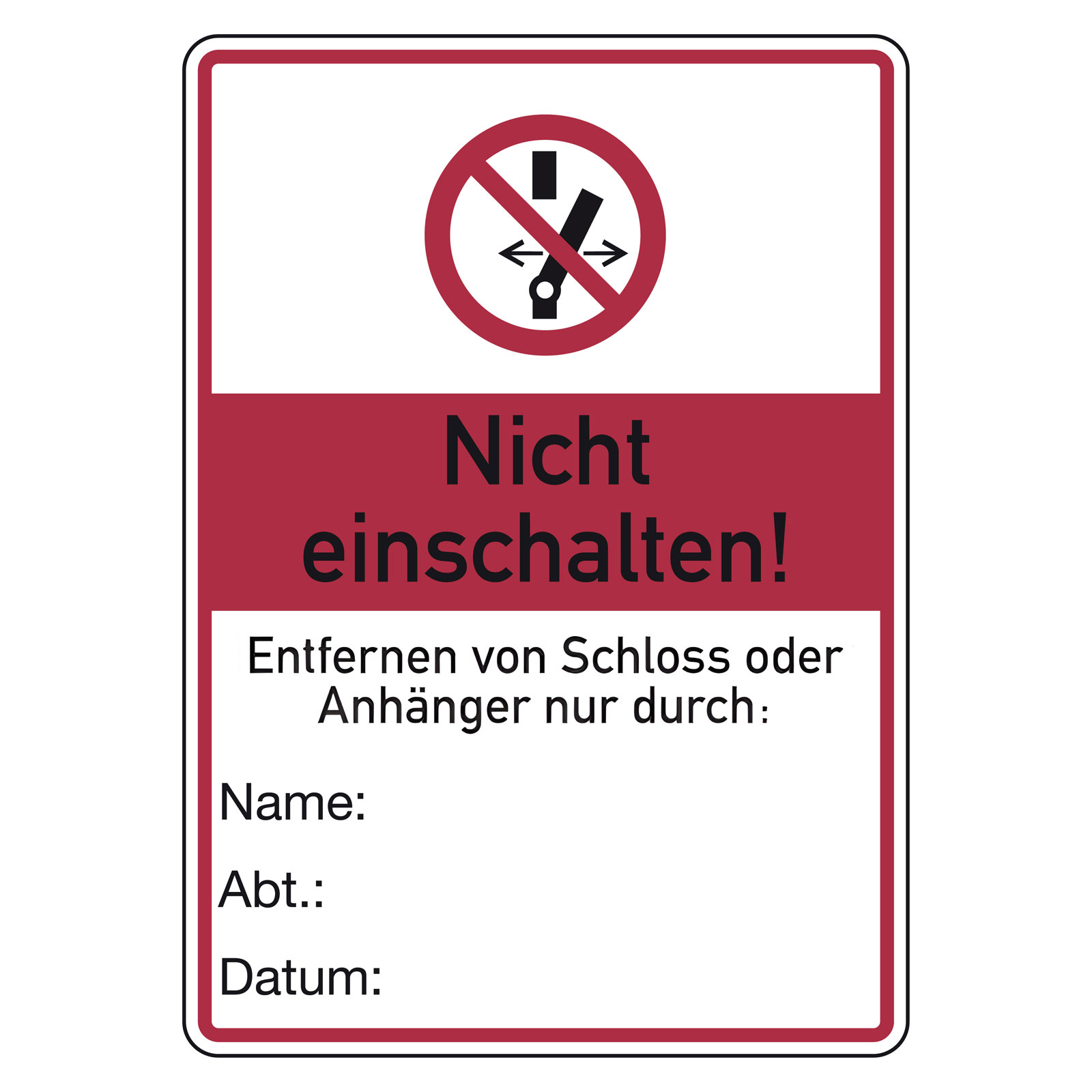

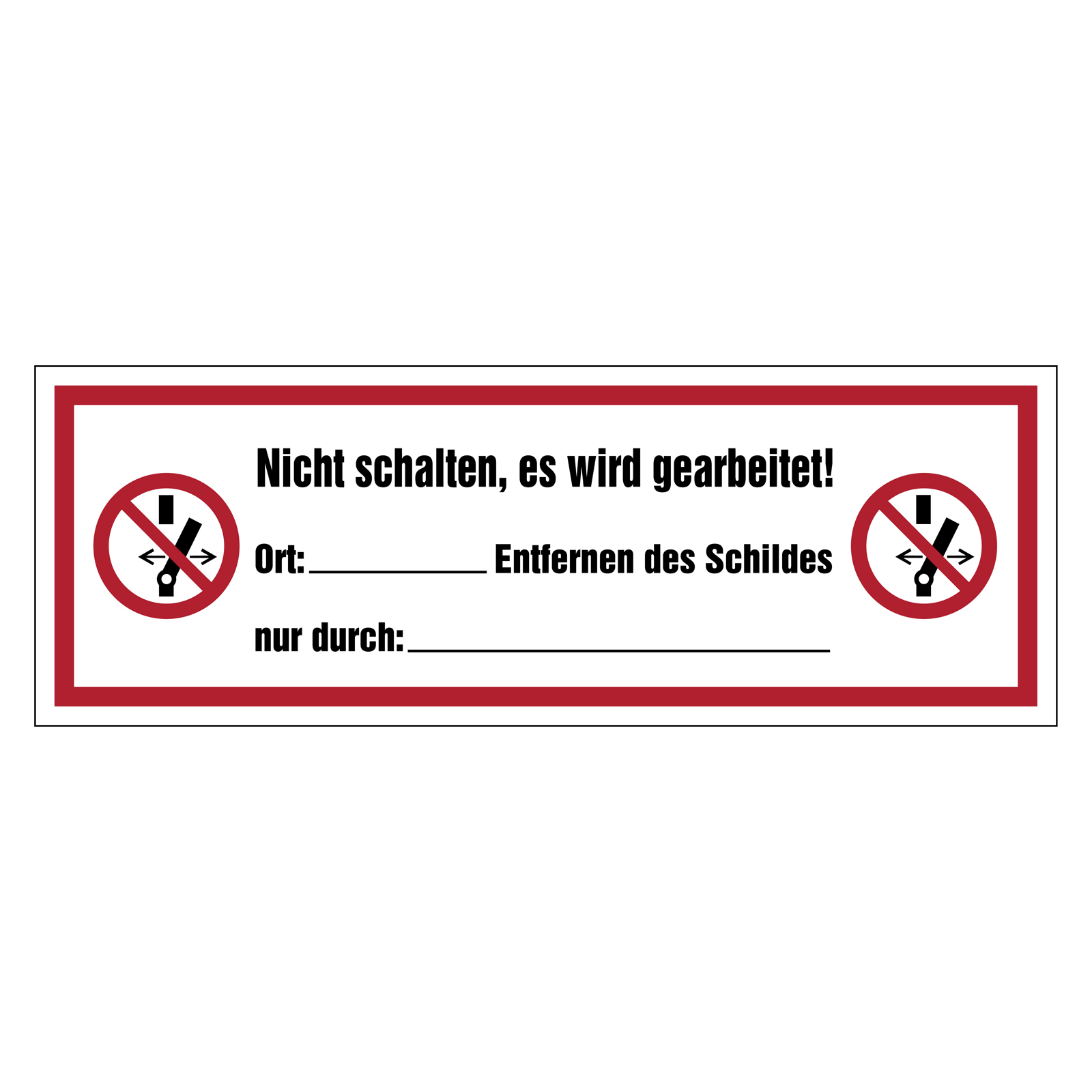

 | Tagout-/Warnanhänger | Sperrung am Schloss kennzeichnen: wer hat verriegelt, warum und seit wann. |
 | Verbotszeichen „Schalten verboten” (DIN EN ISO 7010, P031) | An Schaltern und Schaltschränken, die während der Arbeiten nicht betätigt werden dürfen. |
 | Warnzeichen (DIN EN ISO 7010) | Auf Restgefahren wie elektrische Spannung, Druck oder gespeicherte Energie hinweisen. |
 | Gebotszeichen (DIN EN ISO 7010) | Erforderliche Schutzausrüstung vor dem Arbeiten an der Anlage vorschreiben. |
 | Maschinen- und Bedienhinweis-Kennzeichnung | Energiequellen, Trennstellen und Bedienschritte an der Maschine dauerhaft markieren. |
Schritt für Schritt: Maschine absichern und verriegeln
Der LOTO-Ablauf folgt einer festen Reihenfolge, damit keine Energiequelle übersehen wird. Die folgenden Schritte greifen bei jeder Instandhaltung, Wartung und Inspektion an einer Maschine.
- Vorbereitung: Alle Energiequellen der Maschine erfassen, also elektrische, pneumatische, hydraulische, mechanische und thermische Quellen sowie gespeicherte Energie aus Federn oder Schwerkraft.
- Information und Stillsetzen: Die betroffenen Beschäftigten informieren und die Maschine mit dem normalen Stoppverfahren herunterfahren. Eine Not-Halt-Betätigung allein genügt nicht als Trennung.
- Trennen und Restenergie abbauen: Die Energiequellen an den vorgesehenen Trennstellen physisch trennen. Anschließend gespeicherte Energie abbauen, etwa Druck ablassen, Kondensatoren entladen und Federn entspannen.
- Verriegeln: Jede Trennstelle mit einem eigenen Schloss sichern.
- Kennzeichnen: Den Anhänger mit Person, Grund und Datum anbringen.
Arbeiten mehrere Personen an derselben Maschine, bringt jede Person ihr eigenes Schloss an. So bleibt die Anlage gesperrt, solange auch nur eine Person noch im Gefahrenbereich tätig ist.
Wiederinbetriebnahme nach Stillstand: der kontrollierte Wiederanlauf
In der Praxis ist der Wiederanlauf die kritische Phase, denn hier entstehen Unfälle durch zu frühes oder unkoordiniertes Einschalten. Bevor die Sperren fallen, prüft der sogenannte Tryout, ob die Maschine wirklich energiefrei ist. Wer Stillstände planbar hält, kann ungeplante Maschinenstillstände vermeiden.
Beim LOTOTO (Lockout-Tagout-Tryout) wird nach der Verriegelung aktiv kontrolliert, ob die Energie-Isolierung wirksam ist, durch einen gefahrlosen Startversuch oder eine Messung. In Unterlagen der Berufsgenossenschaften heißt dieser Schritt „Energiefreiheit kontrollieren (try out)”.
Der eigentliche Wiederanlauf folgt dann einer festen Reihenfolge:
- Den Arbeitsbereich räumen, Werkzeug und Personen entfernen.
- Die Schutzeinrichtungen wieder montieren.
- Schlösser und Anhänger entfernen, jede Person nur das eigene Schloss.
- Funktionsprüfung und kontrollierter Probelauf vor der finalen Freigabe.
Typische Fehler in dieser Phase sind ein zu früh entferntes fremdes Schloss, ein Schichtwechsel ohne lückenlose Übergabe, vergessene Restenergie und eine unvollständige Abschaltung einzelner Energiequellen.
LOTO-Kennzeichen und Anhänger bei Aufkleber.org
Ein LOTO-System wirkt nur, wenn organisatorischer Ablauf und physische Kennzeichnung zusammenpassen. Bei Aufkleber.org finden Sie passende Tagout-Anhänger, Warn- und Verbotszeichen nach DIN EN ISO 7010 sowie Kennzeichnung für Maschinen und Bedienhinweise.
Alles für Ihre Wartungssicherheit
Bei Aufkleber.org finden Sie Kennzeichnungen und Anhänger in unterschiedlichen Größen, Materialien und Designs.
Häufige Fragen zu LOTO-Systemen
Welche Schulung brauchen Mitarbeiter für ein LOTO-System?
Beschäftigte, die Maschinen verriegeln oder in gesperrten Bereichen arbeiten, benötigen eine Unterweisung zum konkreten LOTO-Verfahren ihres Betriebs. Sie umfasst das Erkennen der Energiequellen, das richtige Anbringen und Entfernen von Schloss und Anhänger sowie das Verhalten bei einem Schichtwechsel. Umfang und Häufigkeit ergeben sich aus der Gefährdungsbeurteilung.
Wie dokumentiere ich LOTO-Sicherheit für Audits und Inspektionen?
Sinnvoll sind eine schriftliche Verfahrensanweisung je Maschine, eine Liste der Energiequellen und Trennstellen sowie ein Nachweis über die durchgeführten Unterweisungen. Bei Arbeiten mit mehreren Personen hilft ein Sperrprotokoll, das festhält, wer wann welches Schloss angebracht hat.
Worin unterscheidet sich ein LOTO-System von einem Not-Halt?
Ein Not-Halt stoppt die Maschine schnell im Gefahrenfall, sichert sie aber nicht dauerhaft gegen Wiedereinschalten. Ein LOTO-System trennt die Energiequellen für die Dauer der Arbeiten und verriegelt sie mechanisch, sodass ein unbeabsichtigtes Wiedereinschalten verhindert wird. Der Not-Halt ist eine Reaktion, LOTO eine geplante Schutzmaßnahme.
Welche Schlossart eignet sich für welche Energiequelle?
Die Auswahl richtet sich nach der Trennstelle. Für Schalter und Sicherungsautomaten gibt es Schalterverriegelungen, für Ventile und Kugelhähne eigene Absperrelemente und für Stecker passende Steckerverriegelungen. Das Vorhängeschloss sichert anschließend die jeweilige Verriegelung, bei mehreren Personen über eine Gruppen-Sperrklammer.
Was passiert, wenn die Person mit dem Schlüssel nicht erreichbar ist?
Grundsätzlich entfernt jede Person ihr eigenes Schloss selbst. Ist sie nicht erreichbar, darf die Sperre nur über ein festgelegtes Ausnahmeverfahren entfernt werden. Dabei prüft eine verantwortliche Führungskraft, ob der Bereich frei ist, dokumentiert den Vorgang und informiert die betroffene Person. Ein eigenmächtiges Entfernen ist nicht zulässig.
