IT-Verkabelung kennzeichnen: Ordnung für IT & Facility
In IT-Schränken weiß nach zwei Jahren oft niemand mehr, welches Patchkabel wohin führt. In der Praxis fehlt häufig ein durchgängiges System: Leitungen sind uneinheitlich oder gar nicht beschriftet und die wiederkehrende Prüfung wird mit der reinen Beschriftung verwechselt. Dieser Ratgeber zeigt, wie Sie IT-Verkabelung kennzeichnen – von den Normen über das Bezeichnungssystem und das passende Material bis zur Prüfkennzeichnung mit Kabelprüfplaketten.
Das Wichtigste in Kürze
- Warum sollte man IT-Verkabelung kennzeichnen? Eine eindeutige, dauerhafte Beschriftung von Kabeln, Ports und Dosen beschleunigt Wartung und Fehlersuche und senkt damit die Ausfallzeiten im Betrieb.
- Welche Normen regeln die Kennzeichnung? DIN EN 50174-1 und DIN EN 50174-2 fordern, dass Kommunikationsverkabelung systematisch gekennzeichnet und dokumentiert wird.
- Wie geht man bei der Kennzeichnung vor? Sie legen ein durchgängiges Bezeichnungssystem bis auf Port-Ebene fest und ergänzen es um eine Farbcodierung, die Funktion oder Verbindungsart sichtbar macht.
- Worin unterscheiden sich Kennzeichnung und Prüfung? Die Identifikations-Kennzeichnung zeigt, welches Kabel welches ist, während eine Kabelprüfplakette das Prüfdatum und den nächsten Prüftermin dokumentiert.
Was bedeutet „IT-Verkabelung kennzeichnen”?
„IT-Verkabelung kennzeichnen” bedeutet, Kabel, Anschlusspunkte und Dosen systematisch, eindeutig und dauerhaft zu beschriften und in der Netzwerkdokumentation zu erfassen. Eine genaue Zuordnung erleichtert Wartung, Fehlersuche und Reparatur und senkt Ausfallzeiten. Fehlt ein einheitliches Schema, wird die Beschriftung schnell zur Erblast, und bei jeder Störung beginnt die Suche von vorn. Wo Wartung aufhört und Instandhaltung beginnt, erklärt unser Beitrag über den Unterschied zwischen Instandhaltung und Wartung.
Wichtig ist die Unterscheidung zweier Aufgaben. Die Identifikations-Kennzeichnung beantwortet, welches Kabel und welcher Port wohin gehört. Die Prüfkennzeichnung dokumentiert dagegen das Ergebnis einer elektrischen Prüfung. Weil IT-Verkabelung zunehmend als Teil der technischen Gebäudeausrüstung geplant wird, betrifft beides IT und Facility Management gleichermaßen.
Welche Normen regeln die Kennzeichnung von IT-Verkabelung?
Für die Kennzeichnung und Dokumentation von Kommunikationsverkabelung gelten im DACH-Raum vor allem die Normen der Reihe DIN EN 50174. Sie verlangen, dass Kabel, Anschlusspunkte und Verbindungselemente systematisch gekennzeichnet und dokumentiert werden. Ob eine Kennzeichnung normativ gefordert oder branchenüblich empfohlen ist, hängt vom Objekt und vom Anwendungsfall ab.
Die wichtigsten Normen im Überblick:
| Norm | Stand | Was sie verlangt |
|---|---|---|
| DIN EN 50174-1 (VDE 0800-174-1) | 2020-10 | Installationsspezifikation und Qualitätssicherung, nachvollziehbar dokumentierte Installation |
| DIN EN 50174-2 (VDE 0800-174-2) | 2018-10 | Installationsplanung und Installationspraktiken in Gebäuden |
| DIN ISO/IEC 14763-2 | 2019-12 | Planung, Installation und Dokumentation der Verkabelung |
| ANSI/TIA-606-D | 2021-10 | administrative Kennzeichnung von Räumen, Racks und Anschlusspunkten, für DACH nur Referenz |
Prüfen Sie bei jeder Planung den aktuellen Normstand, da sich die Ausgaben über die Jahre ändern.
IT-Verkabelung systematisch kennzeichnen
In der Praxis scheitert Ordnung selten an der Technik, sondern am fehlenden System. Ein durchgängiges Bezeichnungsschema ist die Grundlage. Es legt fest, wie jeder Anschlusspunkt benannt wird, bevor das erste Etikett gedruckt wird, und bleibt so auch nach Jahren und Personalwechseln nachvollziehbar.
Durchgängiges Bezeichnungssystem festlegen
Die kleinste zu dokumentierende Einheit ist der Anschlussport. Seine Bezeichnung entsteht als Kette geografischer Bezugspunkte, etwa aus Raum, Schrank, Höheneinheit und Portnummer. Ein einheitliches Schema, zum Beispiel angelehnt an ANSI/TIA-606-D, verhindert Wildwuchs und macht die Zuordnung im ganzen Gebäude konsistent.
Farbcodierung für den schnellen Überblick
Farben kennzeichnen Funktion oder Art der Verbindung und erleichtern das Selektieren und Nachverfolgen einzelner Leitungen. Legen Sie die Farblogik vorab fest und dokumentieren Sie sie, damit sie für alle Beteiligten gilt und nicht von Schrank zu Schrank variiert.
Patchfeld, Port und Dose beschriften
Rangierfeld und Dose tragen die Beschriftung beidseitig, damit der Endpunkt jeder Leitung erkennbar bleibt. Fehlt die Zuordnung wird die Fehlersuche bei jeder Störung aufwendig.
Im Rechenzentrum gelten höhere Anforderungen an die Eindeutigkeit, etwa identische Beschriftungslängen auf Port-Ebene und die Unterscheidung von Kalt- und Warmgang. Enden in Ihrem Etagenverteiler 48 Patchkabel im Rangierfeld, spart eine konsistente Port-Benennung bei der nächsten Entstörung viele Minuten.
Etiketten und Materialien für die Kabelkennzeichnung
Welches Etikett passt, richtet sich nach Kabeltyp und Einsatzumgebung. Im Büro genügen andere Materialien als im Rechenzentrum oder in der Industrie, wo Hitze, Abrieb und Chemikalien auf die Beschriftung einwirken.
Etikettentypen im Überblick
Die gängigen Typen im Vergleich:
| Etikettentyp | Eignung | Eigenschaften |
|---|---|---|
| Selbstlaminierende Kabeletiketten | Kupferkabel, variable Durchmesser | Abrieb, Feuchtigkeit, Chemikalien |
| Schrumpfschlauchmarkierer | dünne Glasfaserleitungen (LWL) | dauerhaft, platzsparend |
| Kabelmarkierer ohne Binder | IT- und Netzwerkkabel bis 8 mm | temperatur- und UV-beständig |
| Laminierte Schriftbänder | Beschriftung per Handheld-Drucker | geschützte, lichtbeständige Schrift |
| Kabelclips | nachträgliche Kennzeichnung | mehrfach lösbar, alterungsbeständig |
Material und Beständigkeit
Selbstlaminierende Etiketten umschließen das Kabel und schützen die Schrift unter einer transparenten Lage. Für Innenräume sind halogenfreie, UL94-konforme Materialien relevant. Achten Sie je nach Umfeld auf Beständigkeit gegen UV-Licht, Temperatur, Abrieb, Feuchtigkeit und Chemikalien.
Kabelprüfplaketten: Wann muss IT-Verkabelung geprüft werden?
Ob und wann eine Leitung geprüft werden muss, richtet sich nach dem Betriebsmittel und dem Einsatzort. Die Prüfung erfolgt wiederkehrend in festgelegten Intervallen, die Plakette hält den jeweiligen Prüfstand direkt an der Leitung fest.
Kennzeichnung ist nicht gleich Prüfung
Im Schrank gehören Beschriftung und Prüfplakette zusammen, erfüllen aber verschiedene Zwecke: Die Kennzeichnung sorgt für die Zuordnung der Leitung, die Kabelprüfplakette für einen sichtbaren Prüfstand mit Prüfdatum und nächstem Termin direkt an der Leitung.
Kabelprüfplaketten als Prüfnachweis
Ortsveränderliche elektrische Betriebsmittel und Leitungen, darunter Verlängerungs- und Anschlussleitungen sowie IT-Geräte, unterliegen typischerweise der wiederkehrenden Prüfung nach DGUV Vorschrift 3 in Verbindung mit der Betriebssicherheitsverordnung. Die konkrete Prüffrist legt die Gefährdungsbeurteilung fest und liegt erfahrungsgemäß zwischen 3 und 24 Monaten, je nach Einsatzort.
Die Prüfung übernimmt eine befähigte Person nach TRBS 1203. Die Plakette ist der sichtbare Nachweis mit Prüfdatum und nächstem Termin, der verbindliche Nachweis bleibt das Prüfprotokoll. Wie eine solche Prüfung im Detail abläuft und welche Fristen gelten, zeigt der Ablauf der DGUV-V3-Prüfung.
Für die Kennzeichnung geprüfter Leitungen gibt es verschiedene Plaketten-Varianten:
| Plakette | Beispiel | Einsatz |
|---|---|---|

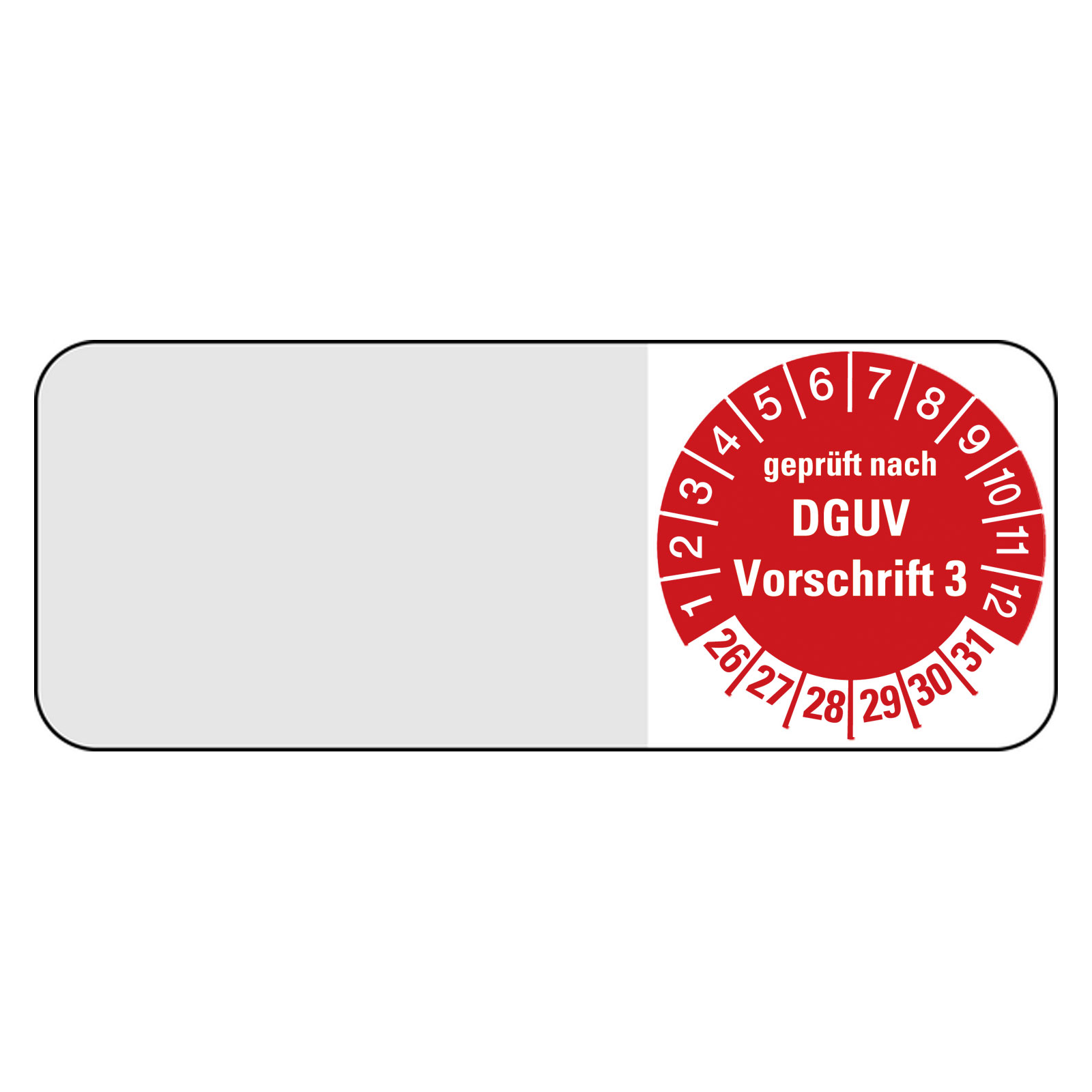

| „Geprüft nach DGUV Vorschrift 3” |  | Nachweis der bestandenen DGUV-V3-Prüfung direkt an der Leitung |

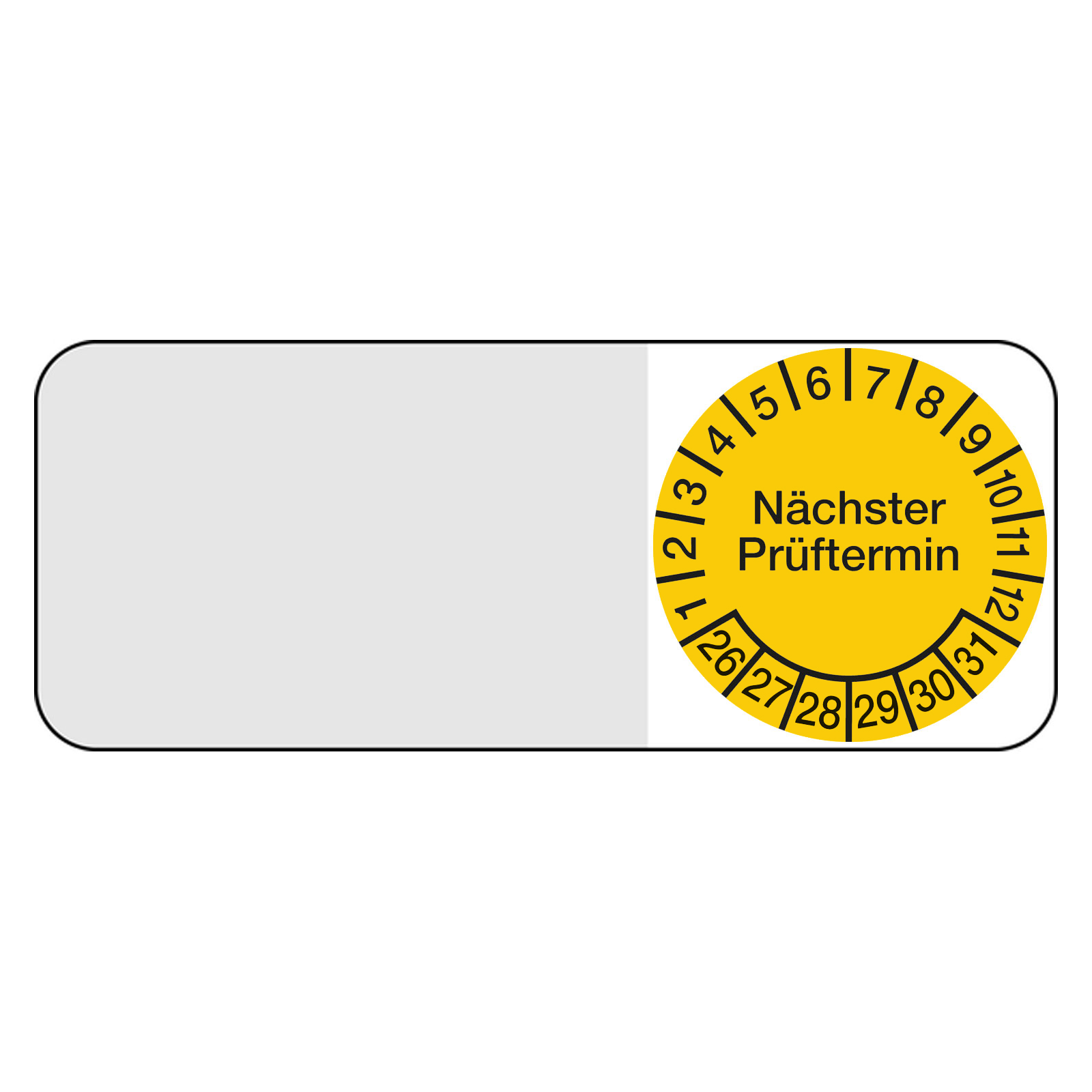

| „Nächster Prüftermin” |  | Fälligkeitskennzeichnung mit Monat 1 bis 12 und Jahr |

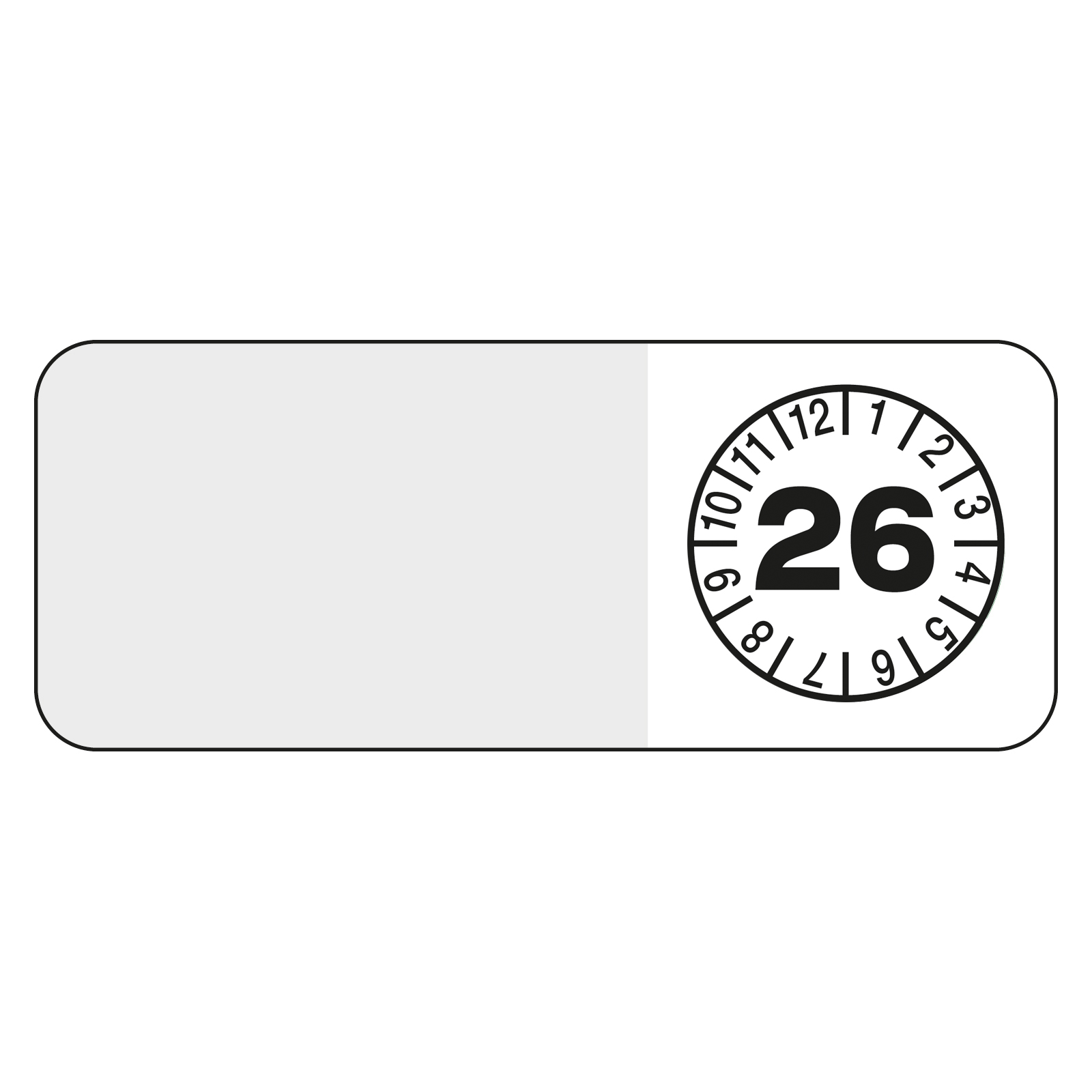

| Jahresfarben |  | Jahresweise Sichtkontrolle über die wechselnde Plakettenfarbe |

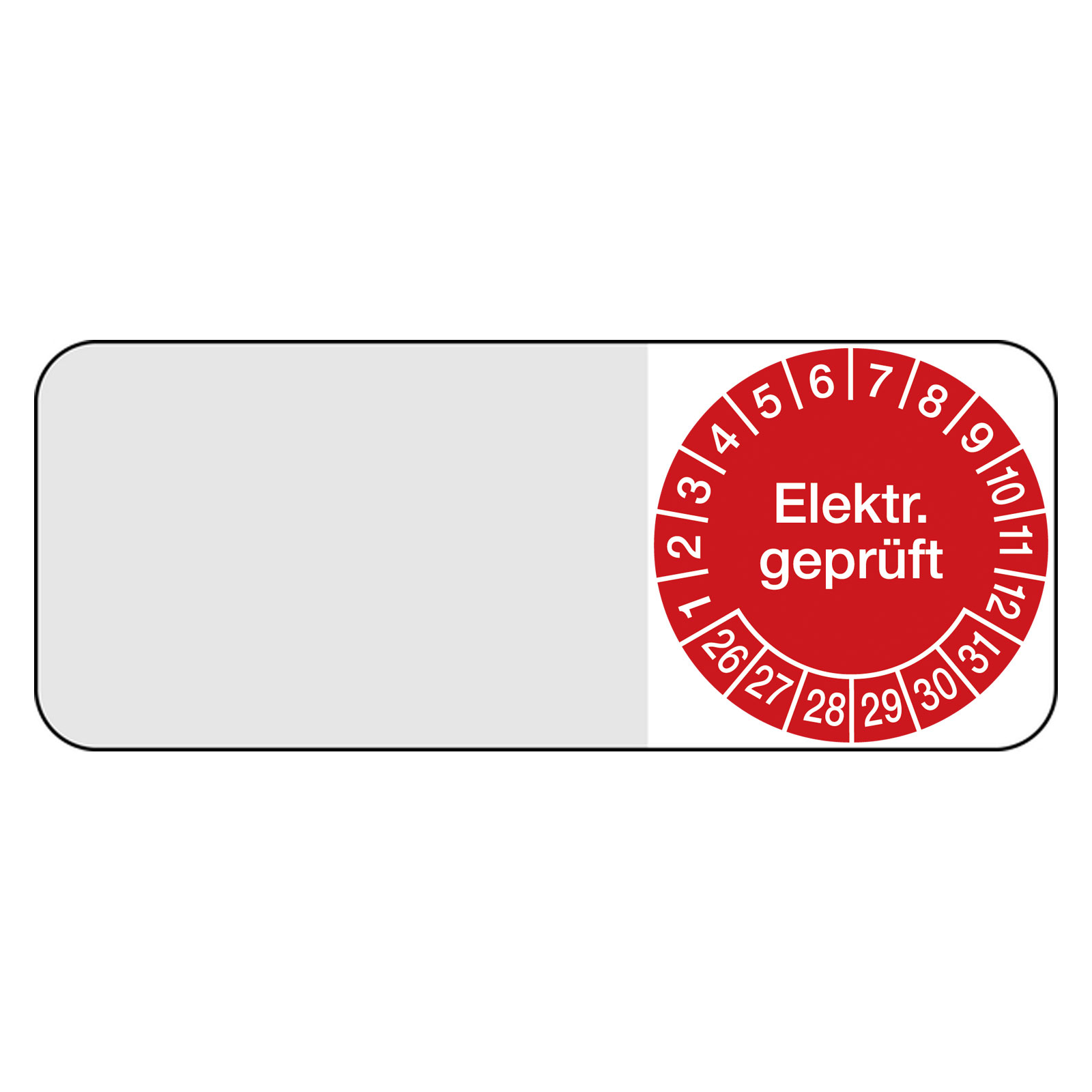

| „Elektr. geprüft” |  | Allgemeine Kennzeichnung elektrisch geprüfter Leitungen |

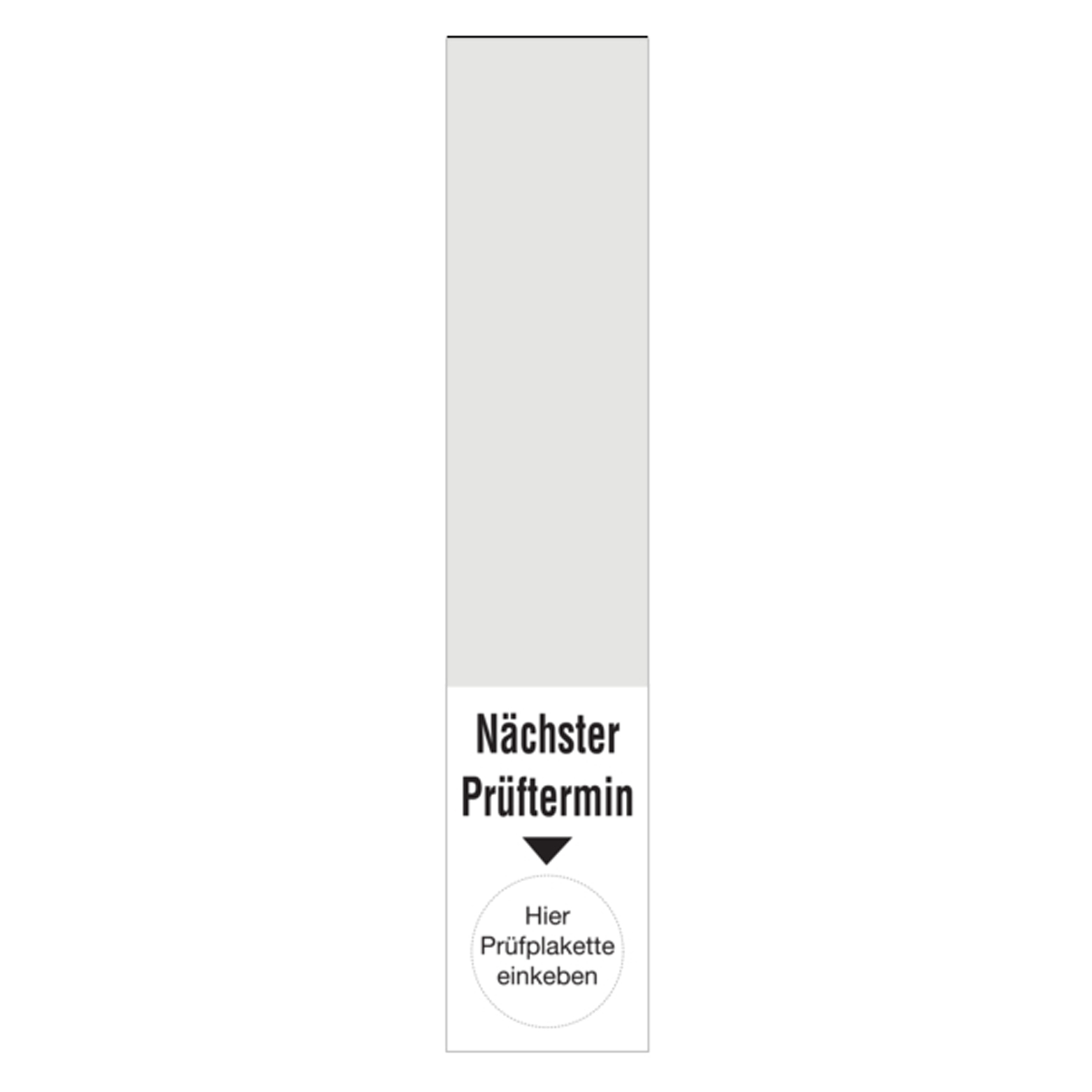

| Kabelgrundplakette „Nächster Prüftermin” |  | Träger für wiederkehrende Prüfungen, neue Plakette wird überklebt |

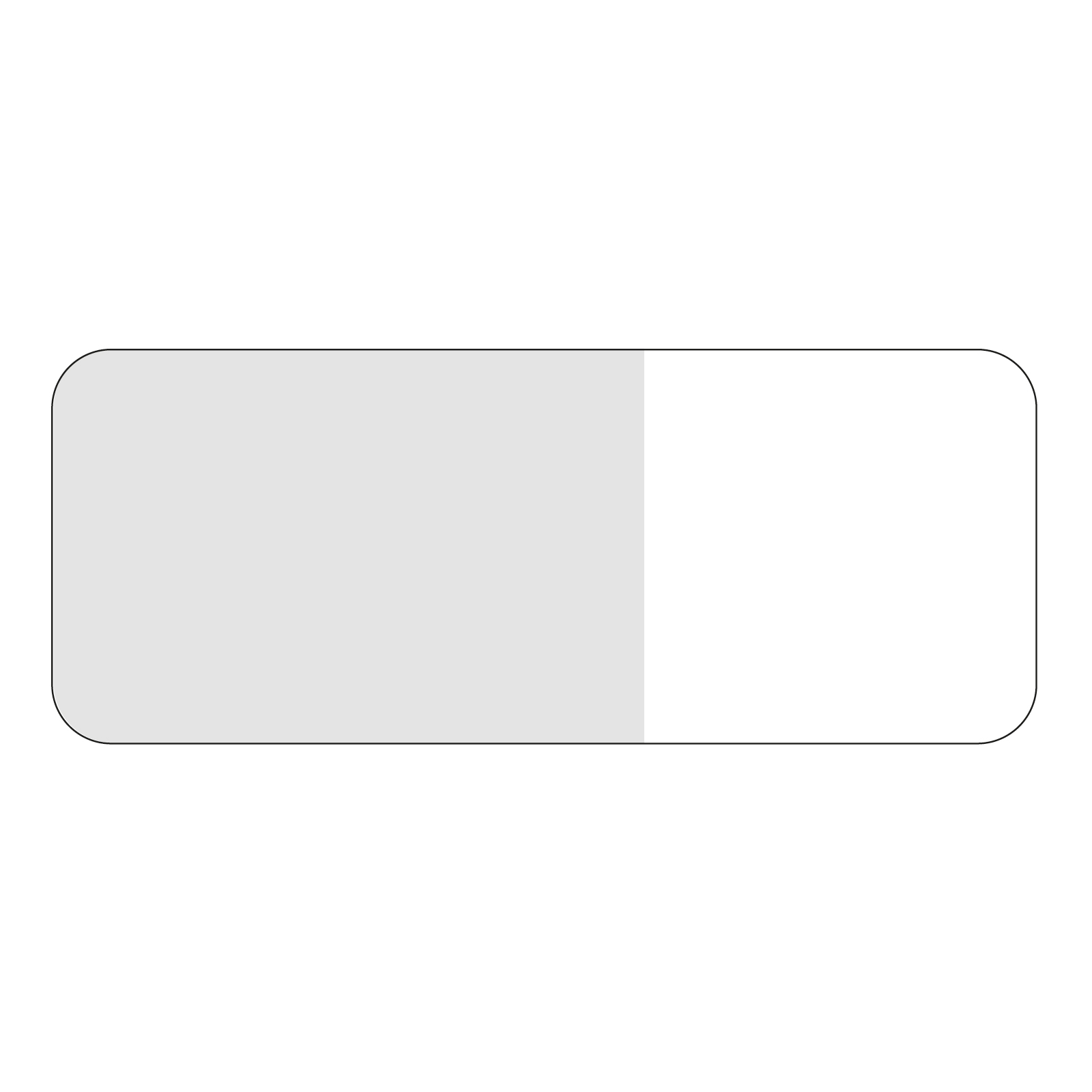

| Neutral (zum Selbstbeschriften) |  | Zur Anbringung einer Prüfplakette bis 15 mm oder zur Selbstbeschriftung |
Kennzeichnung und Prüfplaketten für IT-Verkabelung bei Aufkleber.org
Wer IT-Verkabelung von Anfang an nach einem klaren System beschriftet und den Prüfstand sichtbar dokumentiert, spart bei jeder Störung und jedem Audit Zeit. Kennzeichnung und Kabelprüfplaketten greifen ineinander: das eine schafft Ordnung, das andere den Nachweis.
Bei Aufkleber.org finden Sie Kabeletiketten, laminierte Etiketten und Kabelprüfplaketten aus eigener Druckerei.
Kennzeichnungen für IT-Verkabelung
Bei Aufkleber.org finden Sie Kennzeichnungen und Plaketten in unterschiedlichen Größen, Materialien und Designs.
Häufige Fragen zur Kennzeichnung von IT-Verkabelung
Was ist eine strukturierte Verkabelung?
Eine strukturierte Verkabelung ist ein hersteller- und anwendungsneutraler, hierarchisch aufgebauter Verkabelungsstandard für Gebäude. Sie gliedert sich in Primär-, Sekundär- und Tertiärbereich und schafft den Rahmen, in dem die Kennzeichnung greift. Erst die einheitliche Struktur macht eine durchgängige Beschriftung von Kabeln, Patchfeldern und Dosen möglich.
Wie beschriftet man LWL-Kabel richtig?
Glasfaserleitungen sind dünn und empfindlich, deshalb eignen sich platzsparende Schrumpfschlauchmarkierer oder selbstlaminierende Etiketten. Beschriften Sie beide Enden identisch, damit die Strecke eindeutig zuzuordnen ist. Achten Sie auf UV- und Temperaturbeständigkeit und bringen Sie die Kennzeichnung an, ohne den Biegeradius der Faser zu unterschreiten.
Wie oft müssen Verlängerungsleitungen in der IT geprüft werden?
Verlängerungs- und Anschlussleitungen gelten als ortsveränderliche Betriebsmittel und werden wiederkehrend geprüft. Die Richtwerte reichen je nach Einsatzort von etwa 6 Monaten in Werkstatt und Produktion bis zu 24 Monaten im Büro. Ausschlaggebend ist die Gefährdungsbeurteilung, bei höherer Beanspruchung sind kürzere Intervalle erforderlich.
Wer darf Kabel und ortsveränderliche Leitungen prüfen?
Die wiederkehrende Prüfung übernimmt eine befähigte Person im Sinne der TRBS 1203. Voraussetzung sind eine elektrotechnische Ausbildung, ausreichende Berufserfahrung und eine zeitnahe einschlägige Tätigkeit. Einfache Sichtkontrollen können geschulte Beschäftigte ergänzen, der messtechnische Teil bleibt aber der befähigten Person vorbehalten.
Was gehört auf ein Kabeletikett?
Ein Kabeletikett benennt den Endpunkt eindeutig: Quell- und Zielpunkt der Leitung, die Port- oder Buchsen-Kennung sowie bei Bedarf einen Farbcode für die Verbindungsart. Im Rechenzentrum kommen Rack, Höheneinheit und Modulplatz hinzu. Wichtig ist eine über das gesamte Netz einheitliche Schreibweise, damit jede Angabe ohne Nachschlagen verständlich bleibt.
